Основные конструктивные параметры серии перечислены на первой странице каталога и отмечены зеленым кружком на поле чертежа.

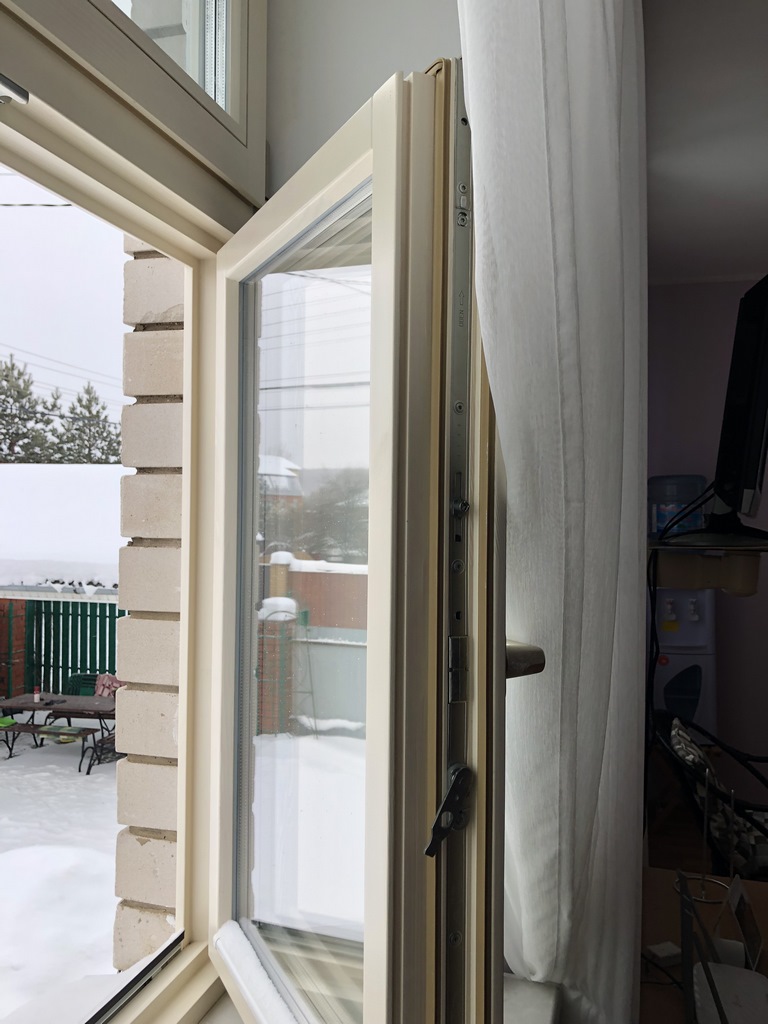

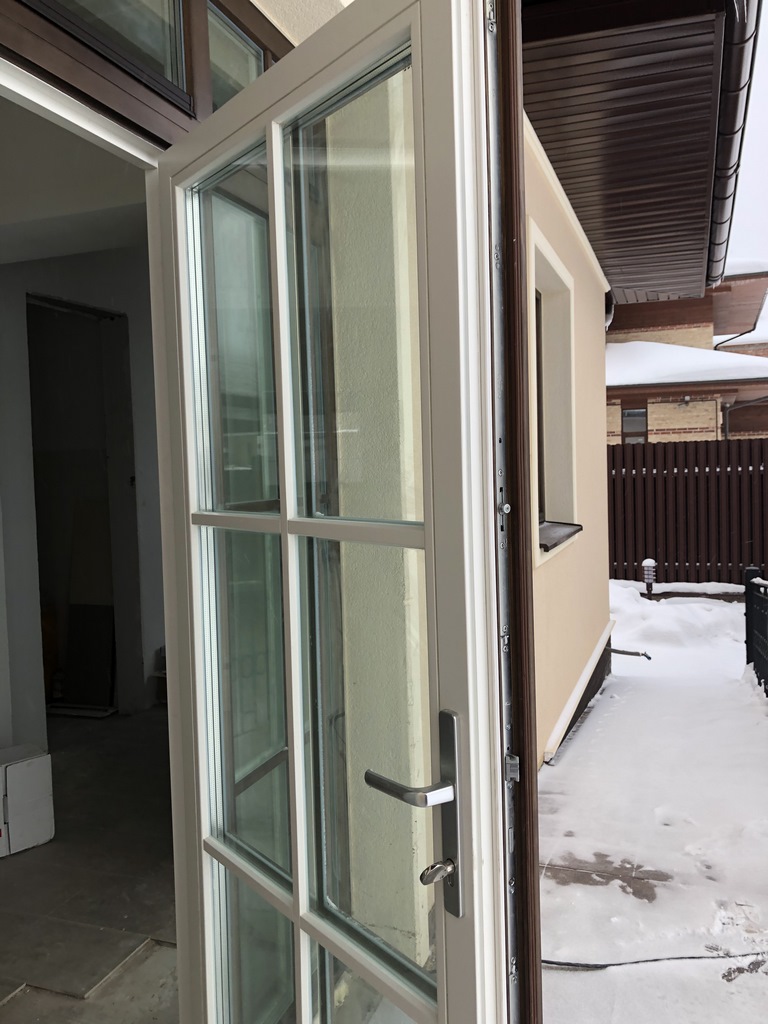

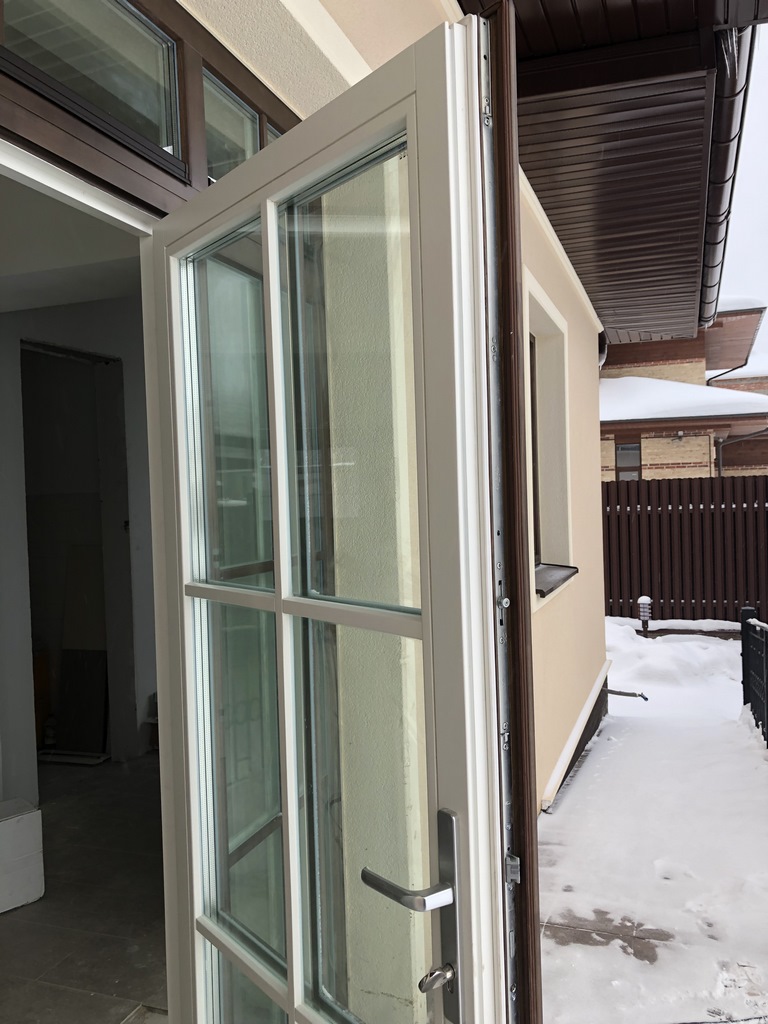

Фурнитурный фальцлюфт серии – 12мм, наплав створки 18мм, что в сочетании с положением оси фурнитурного паза позволяет применять любую современную европейскую оконную фурнитуру с параметрами петлевой группы 12-18/13. В каталоге изображена петля Е5 фурнитуры NT фирмы Roto Frank. Эта фурнитура применяется в качестве основной для всех оконных конструкций с поворотным, поворотно-откидным и откидным открыванием створок.

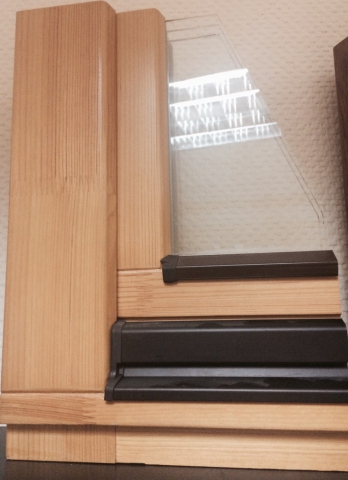

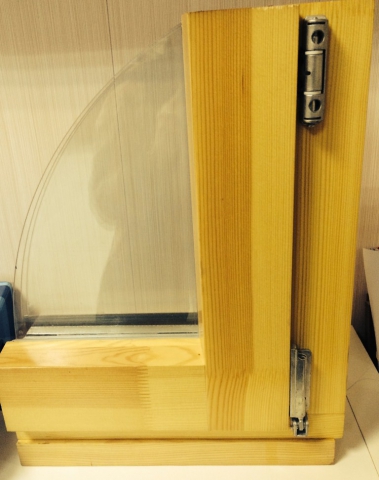

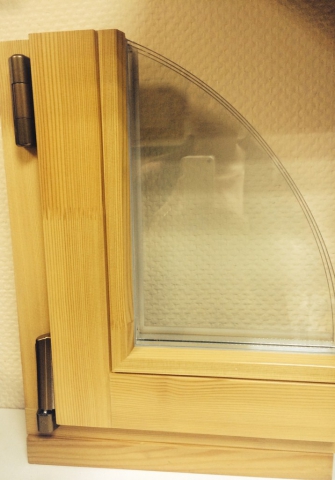

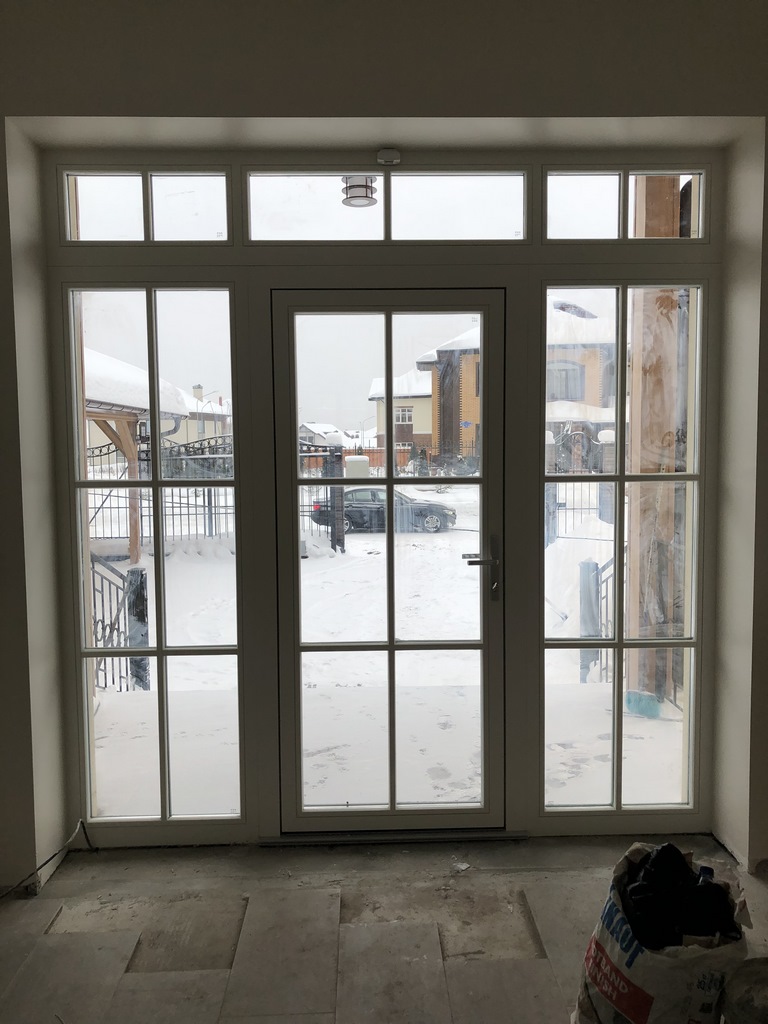

Толщина деревянных элементов системы неизменна и составляет 78мм, вместе с алюминиевыми накладками толщина коробки (рамы) составляет 98мм, створки – 114мм. Высота (ширина) сечения элементов серии (профилей коробок, створок, импостов, ригелей, горбыльков, вставок) зависит в основном отсечения алюминиевых накладок и может изменяться дискретно. В каталоге указаны стандартные габаритные размеры сечений и некоторые размеры для справок. По умолчанию (стандарт) профили коробок имеют в поперечном сечении высоту (ширину) 100мм (по деревянной части – 80мм), профили створок – 80мм, профили ригелей и импостов – 120мм (по деревянной части – 80мм). Обратите внимание, на чертеже указаны размеры именно данного поперечного сечения – первая цифра над размерной линией. Если размер на чертеже не совпадает со стандартом, то стандартный размер указан в скобках.

Стандартный паз под подоконник – 8х30мм, под слив – 12х30мм. Альтернативные варианты показаны на сечениях. Обратите внимание, что при установке петлевой группы снизу (фрамужное открывание) размеры стандартного паза могут быть уменьшены для наилучшего расположения петель. Пазы предусматривают также вариативность размеров в пределах 40х40мм.

Уплотнители изображены малиновым цветом схематично, форма уплотнителя может несколько отличаться от формы, изображенной в каталоге. Обратите внимание, что уплотнитель на стыках дерево-дерево вариативен по цвету (белый, бежевый, коричневый). В качестве основного применяется уплотнитель немецкой фирмы Deventer. Уплотнитель, соприкасающийся со стеклом или (и) с алюминиевым профилем только черного цвета. Серым цветом указаны элементы фурнитуры, альтернативные варианты исполнения и опциональные возможности серии. Алюминиевые детали изображены синим цветом. Коричневым – конструктивные детали из пластмассы Красным цветом – особые указания, голубым цветом – схематично окно и плоскость сечения. Большинство сечений представлено в формате «один к одному», о чем в левом нижнем углу каждой страницы свидетельствует надпись М 1:1. Погрешность при конвертации и правильной настройке печати на формате А4 не превышает 1%.

Нумерация страниц дилерских версий каталога соответствует нумерации основного каталога серии, некоторые варианты сечений из которого не представлены к исполнению на данный момент и возможно будут доступны позднее. M1 – номер серии Мюнхен в основном каталоге 01…. – номера страниц. Каждая страница каталога датирована с учетом последних изменений в левом нижнем углу.
